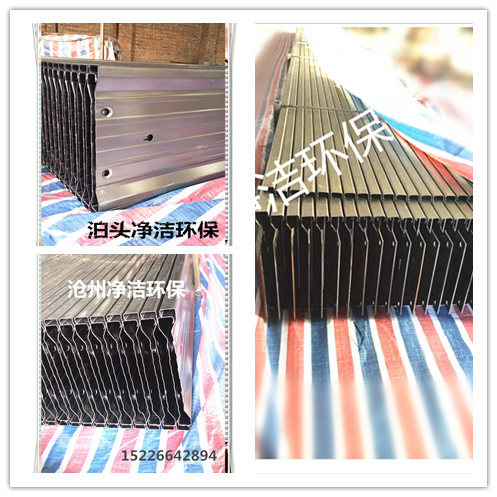

电除尘器阳极板的单点偏心悬挂结构,包括有多个阳极板、悬挂梁及振打杆,电除尘器阳极板,接高压直流电源的阴极线和接地的阳极板之间形成高压电场,因为阴极发生电晕放电、气体被电离,带负电的气体离子,在电场力的作用下,旭日板运动,在运动中与粉尘颗粒相碰,则使尘粒荷以负电,荷电后的尘粒在电场力的作用下,亦旭日极运动,到达阳极后,放出负电荷,尘粒则沉积于阳极板上,而得到净化的气体排出防尘器外。
阳极板的安装:一般电除尘器使用厂家都有极板吊装架,可作整排吊装。因极板*长的有15m多,很容易发生变形,在排放极板前,应对每块极板进行平直度检查,超差时应在地面进行调整。组对时,须使整排极板与极板悬吊梁成垂直布置,其上下边尺寸应符合图纸要求,同时应注意螺栓方向和垫片位置。极板的上下端固定螺栓须用力矩搬手将螺栓拧紧到规定的力矩(135Nm)。如果拧紧力度达不到则会影响到阳极板的振力传递效果,影响清灰,积灰严重时会导致收尘效率降低。
电除尘器阳极板防摆动装置; 所述阳极板排中每块阳极 板两侧的防风沟上均设有长圆孔,所有长圆孔在阳极板排高度方向呈水平排列;所述防摆装置包括多道长条钢;所述多排长圆孔与所述多道长条钢一一对应;长条钢 紧贴阳极板大平面,穿过与该长条钢对应的长圆孔,将整排阳极板串在一起;所述防摆装置还包括紧固件,所述紧固件固接在所述长条钢露出阳极板排的端部。本实 用新型通过长条钢、紧固件、及阳极板防风沟上长圆孔之间的配合,对阳极板排进行限位,能够有效防止阳极板排的摆动。且本实用新型安装简单方便,安装精度易 于控制,施工量少,钢耗小,制作、施工、工费等经济成本低。
