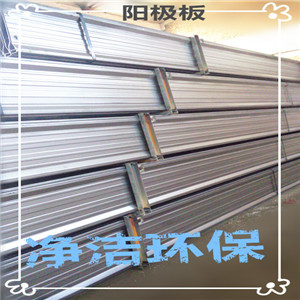

电除尘器阳极板防摆动装置,包括阳极板排及防摆装置;所述阳极板排中每块阳极 板两侧的防风沟上均设有长圆孔,所有长圆孔在阳极板排高度方向呈水平排列;所述防摆装置包括多道长条钢;所述多排长圆孔与所述多道长条钢一一对应;长条钢 紧贴阳极板大平面,穿过与该长条钢对应的长圆孔,将整排阳极板串在一起;所述防摆装置还包括紧固件,所述紧固件固接在所述长条钢露出阳极板排的端部。本实 用新型通过长条钢、紧固件、及阳极板防风沟上长圆孔之间的配合,对阳极板排进行限位,能够有效防止阳极板排的摆动。安装简单方便,安装精度易 于控制,施工量少,钢耗小,制作、施工、工费等经济成本低。

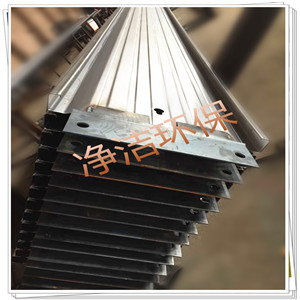

电收尘器阳极板结构,包括阳极板和连接阳极板的横梁,在所述电收尘器内每相邻两块所述阳极板中间均匀分布有阴极丝,所述阳极板与金属吊环焊接,所述金属吊环套设于所述横梁上并与所述横梁焊接,在电收尘器的每根所述横梁上等距离间隔套设有若干块焊接有所述金属吊环的阳极板。本实用新型的电收尘器阳极板结构将现有技术中挂设电收尘器阳极板的挂钩替换为金属吊环,并且将所述金属吊环焊接在所述电收尘器的横梁上,本实用新型的这种结构可以避免阳极板在振打时脱钩造成的短路现象,使阳极板在横梁上的固定更加牢固,性能更加稳定,有效地避免了现有技术中电收尘器电场频繁短路的现象。
