静电除尘器阴极小框架分为单元式阴极小框架和笼式阴极小框架两种。
1)静电除尘器单元式
静电除尘器单元式

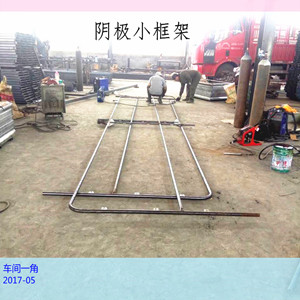

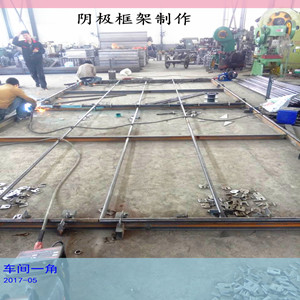

阴极小框架一般是由φ30mm左右钢管焊成。为了便于铁路运输,在宽度方向就(沿电场烟气方向)分为两半制造,安装现场拼装成一体。对安装锯齿线的小框架,为防止极线过长而发生断线,而把框架沿高度方向分成四个间隔,每间隔一般为1.2-1.4m左右;对安装管形芒刺线或鱼骨针刺线的小框架,则把每个框架沿高度方向分为两个间隔,每个间隔一般为2.5-3.5m左右。在框架上还装有阴极振打承击砧和支架,承击砧用来承受阴极振打锤的冲击力,支架则用来把小框架固定在阴极大框架上。该结构在阳极板为紧固型悬挂和自由悬挂方式中均可使用。
2)静电除尘器笼式阴极小框架
静电除尘器笼式阴极小框架由上、中、下层小框架组成,由60mm*40mm方管焊成。为了便于铁路运输,将上、中、下框架分成几块制造,方管之间的间距即为同极距。安装时只要将上、中、下小框架对齐固定在大框架, 上组成笼式框架。在电场内将极线逐根安装于上、中层和中、下之间的方管上,极线清灰是将振打锤直接振打于连接中层小框架的角铁2上的(增加可靠性振打)。该结构一般只在静电除尘器阳极板为自由悬挂方式时使用。
