静电除尘器阴极线有多种形式,1.管形芒刺线(RS线)2.新型管形芒刺线3.星形线4.锯齿线5.鱼骨针刺线6.螺旋线7.角钢芒刺线,系目前国内常见的几种阴极线形式。

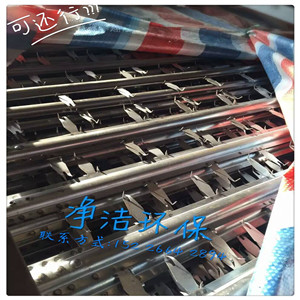

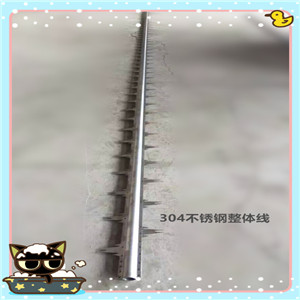

管形芒刺线是薄壁焊接管做主杆,在主杆上焊上(或冲击)若干个芒刺加连接板制作而成。
在静电除尘器电场内当芒刺线通上直流电,在刺尖能产生强烈的电晕放电。强烈的离子流能破坏负空间电场效应,避免出现电晕闭塞,同时,强烈的离子流还能产生速度很快的“电风”,电风能促进带电粉尘向阳极板移动,大大地提高了粉尘的驱进速度,从而提高除尘效率。实践证明,只要芒刺线的结构及振打加速度选择合理(一般芒刺线上的法向加速度值*小点应在50-100g范围内)、安装正确、使用工况在正常范围内,是不会产生刺尖结瘤的。
管形芒刺线具有起晕电压低的特点。在相同条件下,起晕电压越低就意味着单位时间内的有效电晕功率越大,则静电除尘器除尘效率就越高。管形芒刺线的起晕电压为15kV,是起晕电压*低的极线类型之一。极线强度好,在热态运行情况下不变形,振打力传递及清灰效果好,不易断线。对烟气变化的适应性强。在含尘浓度高时不发生电晕封闭,对含尘浓度低、粒径细的粉尘也表现出极大的适应性。
此外,该极线制造容易、质量轻,材料采用普通碳素钢,成本低,安装也较方便。
但该极线的线电流密度在极线中不算大。这是因为圆管区域没有放电*,不产生电晕放电,会形成电流死区。现有一种新型管形芒刺线。新型管形芒刺线就是在管形芒刺线的原管壁上,按一定的间距冲出许多小芒刺,从而改变了该区域电流死区现象,达到提高线电流密度的目的。该极线的电流密度比原极线大,从而提高了阳极板的电流密度均匀性。在不改变原极间距情况下,配以该极线就能提高除尘效率。由于管形芒刺线有以上优点,故是目前国内应用*广泛的极线。
